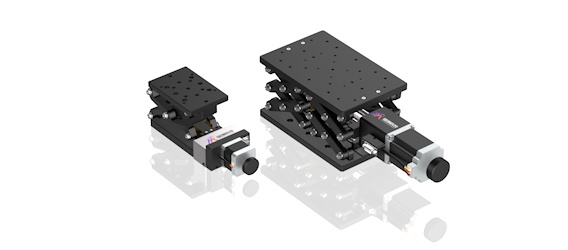

精密型电动升降台(剪式) 升降行程 60/120mm
□ 型号特性：
■标配步进电机和RS232接口，ZK系列运动控制器可对其实现自动化控制
■升降台系采用剪型升降支撑，双导轨五轴过定位机构，保证运动平稳,承载大，寿命长
■采用精密研配丝杠驱动，运动舒适，可以任意升降且空回极小
■步进电机和丝杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小
■电动升降台平放使用，可与其他种类台子组成多维电动调整台
■具有限位功能，初始零位功能 ，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制
参数说明
点击型号名称可在线查看3D模型，文件较大，加载过程缓慢，请耐心等待
| 技术指标 | 具有限位/初始零位功能 | |||||

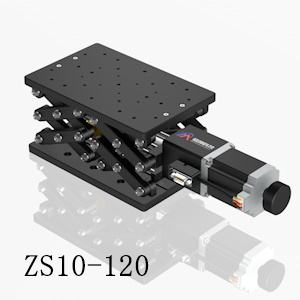

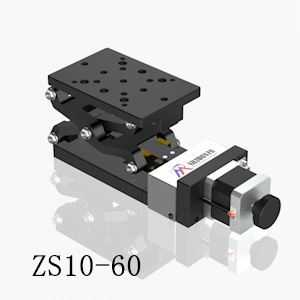

| 型号 | ZS10-60 | ZS10-120 | ||||
| 机械规格 | 台面尺寸[mm] | 120*80 | 220*140 | 可叠加或单独使用 | ||
| 滑台高度[mm] | 60-120 | 90-210 | ||||
| 移动行程[mm] | 60 | 120 | 可换装伺服电机 | |||
| 主体材料 | 铝合金-黑色阳极氧化 | |||||
| 中心承载[kg] | 5 | 10 | 可加装旋转编码器 | |||
| 重量[kg] | 1.8 | 2.5 | ||||
