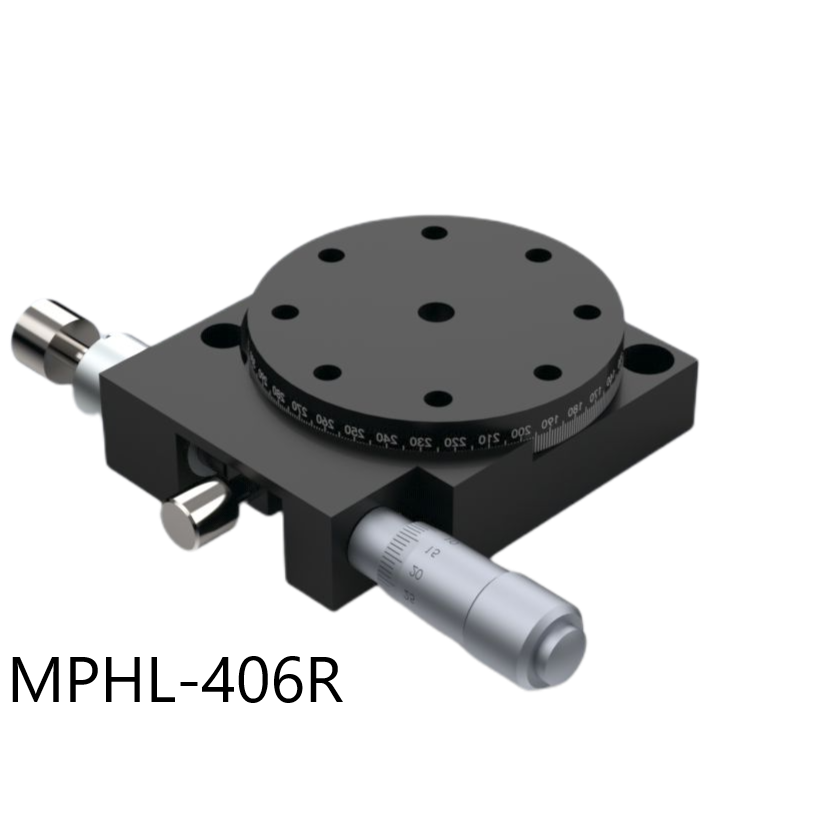

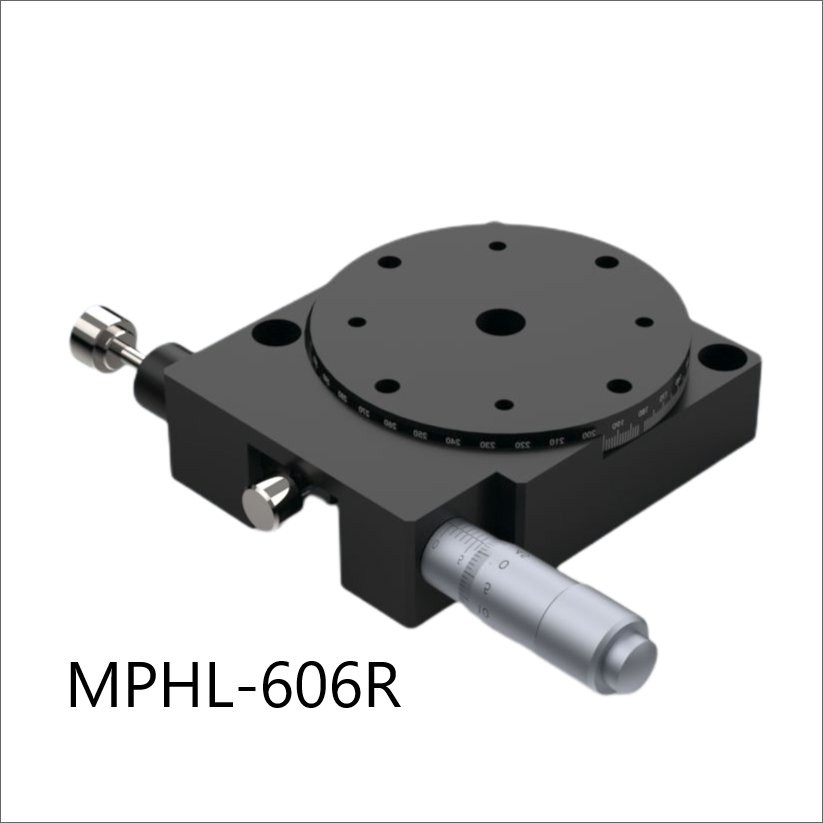

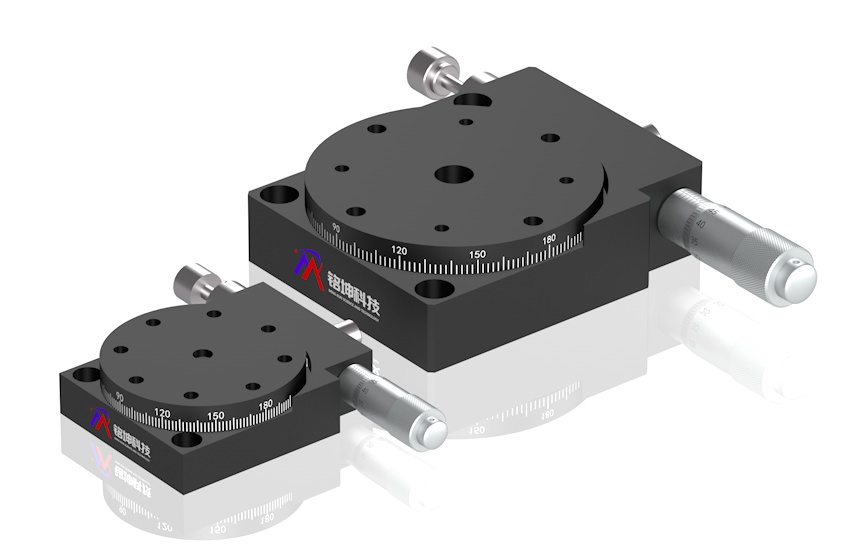

手动旋转滑台 | MPHL-**6 台面尺寸 ▢40--120mm
●主体材料采用高强度铝合金，重量轻。
●使用深沟球轴承，保证了较高的同心精度。●搭配高承载的推力轴承，保证其负载能力（承压不承拉）。
| 型号 | MPHL-406 | MPHL-606 | MPHL-656 | MPHL-806 | MPHL-1006 | MPHL-1206 |
| 反手对称 | MPHL-406R | MPHL-606R | MPHL-656R | MPHL-806R | 1006R | 1206R |
| 台面尺寸 | Ø40 | Ø60 | Ø65 | Ø80 | Ø100 | Ø120 |
| 轴类型 | θ轴 | |||||
| 行程 | 360°/±5° | 360°/±8° | 360°/±9° | 360°/±6° | 360°/±8° | |
| 导轨 | 深沟球轴承-平面推力轴承 | |||||
| 材料 | 铝合金-黑色阳极氧化 | |||||
| 承载※ | 5kg | 7kg | 10kg | 15kg | ||
| 自重 | 0.09kg | 0.3kg | 0.33kg | 0.44kg | 0.85kg | 1.1kg |
●点击型号可在线查看3D预览图
※水平放置时负载从上往下的压力

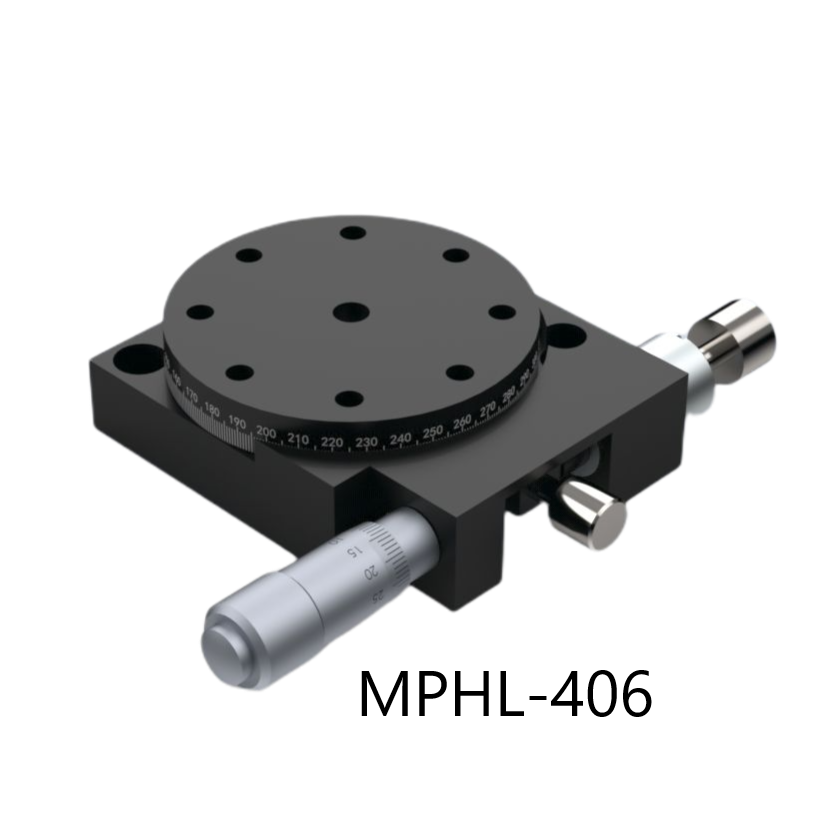

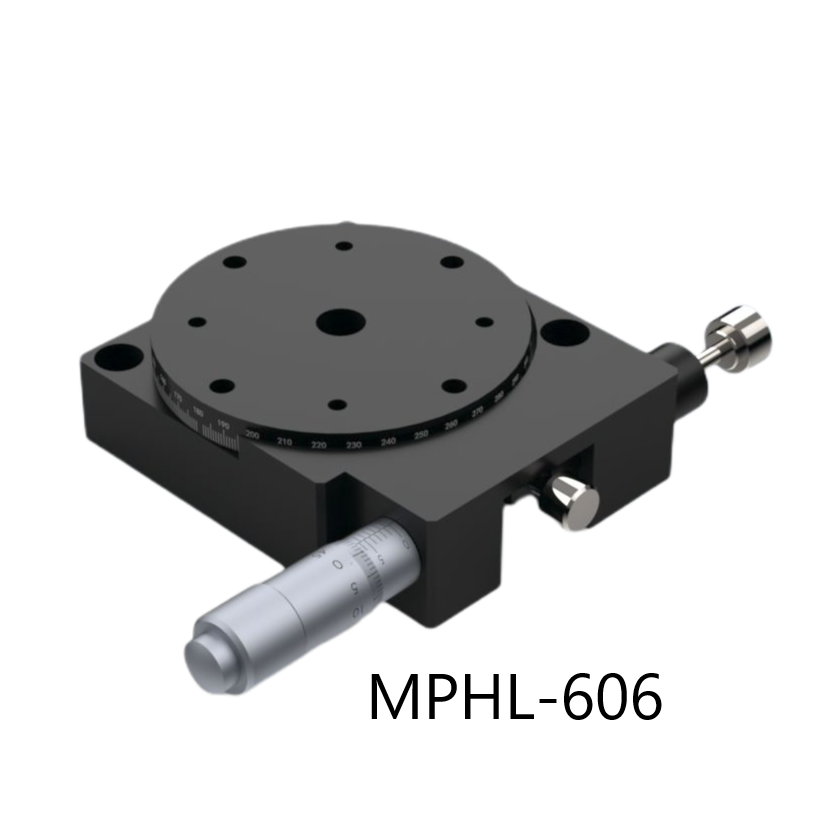

反手镜像型号尺寸与正常型号相同，微分头朝向相反
| 产品型号 | 台面尺寸 | 行程 | 文件 | 单价 | 发货日期 | 购物车 | |
|---|---|---|---|---|---|---|---|
|
|
MPHL-406 | Ø40 | 粗调360/微调±5 |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-406R | Ø40 | 粗调360/微调±5 |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-606 | Ø60 | 粗调360/微调±8 |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-606R | Ø60 | 粗调360/微调±8 |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-656-M6 | Ø65 | 粗调360/微调±9 |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-656R-M6 | Ø65 | 粗调360/微调±9 |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-806 | Ø80 | 粗调360/微调±6 |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-806R | Ø80 | 粗调360/微调±6 |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-1006 | Ø100 | 粗调360/微调±8 |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-1006R | Ø100 | 粗调360/微调±8 |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-1206 | Ø120 | 粗调360/微调±8 |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-1206R | Ø120 | 粗调360/微调±8 |
|
￥0.00 | 请联系客服 |
购物车
|
