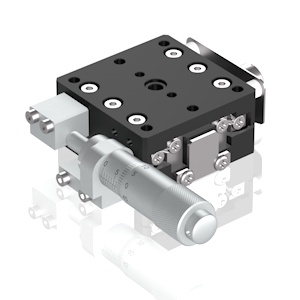

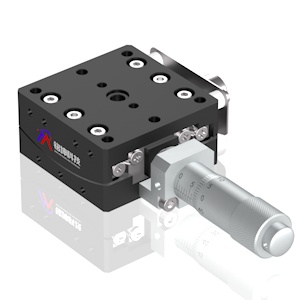

V型槽摆动滑台 | MPHT ▢台面尺寸 40mm
●主体材料采用高强度铝合金，重量轻。
●使用V型槽滚珠导轨配合千分尺的进给机构，达到更灵敏的角度调节。
●旋转中心摆动精度小于0.03mm。

●适用于需要频繁反复操作的场合。

通用技术指标

型号	40A40C	40A40S	40A60C	40A60S	40A75C	40A75S
反手对称	40A40CR	40A40SR	40A60CR	40A60SR	40A75CR	40A75SR
台面尺寸	*4040mm**
轴类型	α轴
行程	±7°		±5°		±6.5°
旋转中心	40±0.2		60±0.2		75±0.2
导轨	V型槽滚珠导轨
材料	铝合金-黑色阳极氧化
承载	5kg
自重	0.15kg

●点击型号可在线查看3D预览图

信息

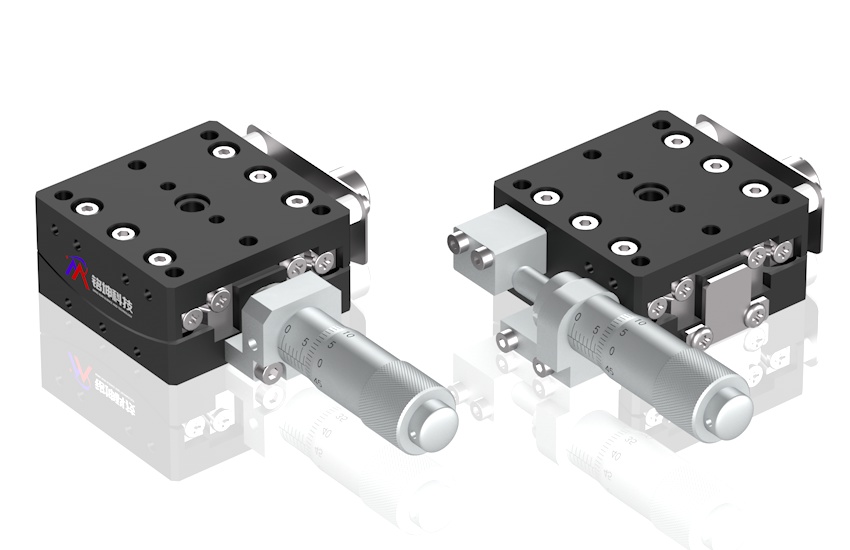

●反手镜像型号尺寸与普通型号相同，微分头位置相反

MPHT40角位台

	产品型号	台面尺寸	角度范围	单价	发货日期	购物车
	MPHT-40A40C	40x40mm	±7°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度40±0.2 旋转中心摆动精度30μm 角度范围±7° 灵敏度≈13 承载能力5kg
	MPHT-40A40CR	40x40mm	±7°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度40±0.2 旋转中心摆动精度30μm 角度范围±7° 灵敏度≈13 承载能力5kg
	MPHT-40A40S	40x40mm	±7°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度40±0.2 旋转中心摆动精度30μm 角度范围±7° 灵敏度≈13 承载能力5kg
	MPHT-40A40SR	40x40mm	±7°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度40±0.2 旋转中心摆动精度30μm 角度范围±7° 灵敏度≈13 承载能力5kg
	MPHT-40A60C	40x40mm	±5°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度60±0.2 旋转中心摆动精度30μm 角度范围±5° 灵敏度≈9 承载能力5kg
	MPHT-40A60CR	40x40mm	±5°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度60±0.2 旋转中心摆动精度30μm 角度范围±5° 灵敏度≈9 承载能力5kg
	MPHT-40A60S	40x40mm	±5°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度60±0.2 旋转中心摆动精度30μm 角度范围±5° 灵敏度≈9 承载能力5kg
	MPHT-40A60SR	40x40mm	±5°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度60±0.2 旋转中心摆动精度30μm 角度范围±5° 灵敏度≈9 承载能力5kg
	MPHT-40A75C	40x40mm	±6.5°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度75±0.2 旋转中心摆动精度30μm 角度范围±6.5° 灵敏度≈10μm 承载能力5kg
	MPHT-40A75CR	40x40mm	±6.5°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度75±0.2 旋转中心摆动精度30μm 角度范围±6.5° 灵敏度≈10μm 承载能力5kg
	MPHT-40A75S	40x40mm	±6.5°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度75±0.2 旋转中心摆动精度30μm 角度范围±6.5° 灵敏度≈10μm 承载能力5kg
	MPHT-40A75SR	40x40mm	±6.5°	￥0.00	请联系客服	购物车
台面尺寸40x40mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度75±0.2 旋转中心摆动精度30μm 角度范围±6.5° 灵敏度≈10μm 承载能力5kg
