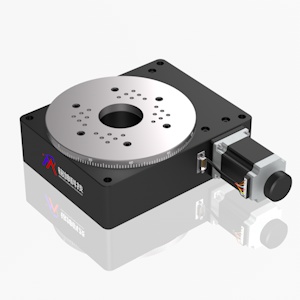

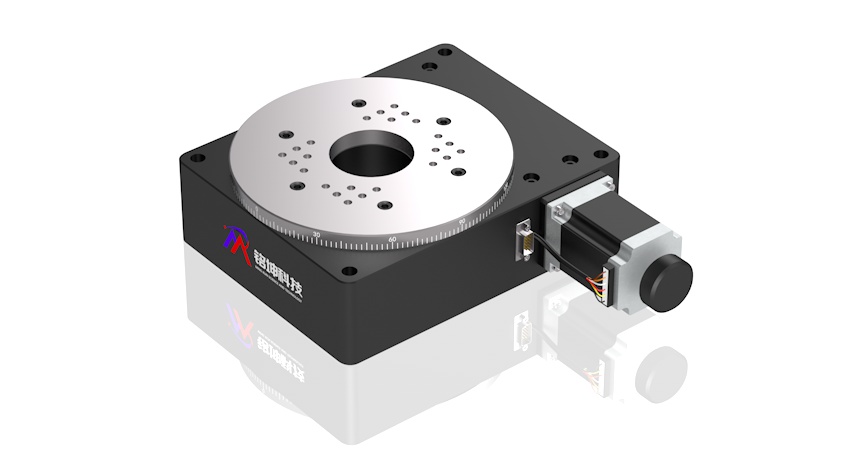

高精度型电动旋转台(可做真空) 台面尺寸 Ø100-220mm
■标配步进电机和RS232接口，ZK系列运动控制器可对其实现自动化控制
■旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
■采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转
■设计精巧的消空回结构，空回极小，且可调整长期使用造成的空回间隙
■特殊的结构设计保证了旋转台面极低的端跳和偏心，使旋转运动更加平稳
■旋台的中心通孔与旋转中心有严格的同轴度要求，旋台的中心孔径有严格的配合公差限制，方便客户做精密定位
■台面外围的刻度圈是激光刻划标尺，方便初始定位和读数
■步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小
■电动旋转台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台
■可增加限位功能，增加初始零位 ，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制
参数说明
点击型号名称可在线查看3D模型，文件较大，加载过程缓慢，请耐心等待
| 技术指标 | ||||
| 型号 |
ZX120-100H |
|||
| 机械规格 | 台面尺寸[mm] |
Ø100 |
Ø200 |
Ø220 |
| 滑台高度[mm] |
51.5 |
83 |
93 |
|
| 移动行程[°] |
360 |
|||
| 主体材料 |
铝合金-黑色阳极氧化 |
|||
| 中心承载[kg] |
25 |
100 |
180 |
|
| 重量[kg] |
2.3 |
12 |
15 |
|
| 产品型号 | 台面尺寸 | 文件 | 单价 | 发货日期 | 购物车 | |
|---|---|---|---|---|---|---|
|
|
ZX120-200H | Φ200mm |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
ZX120-220H | Φ220mm |
|
￥0.00 | 请联系客服 |
购物车
|
