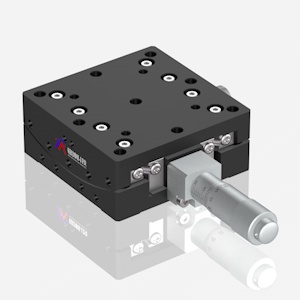

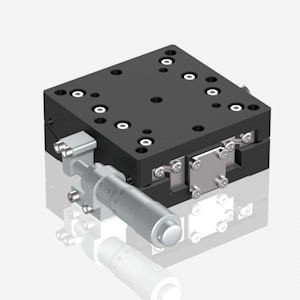

V型槽摆动滑台 | MPHT ▢台面尺寸 60mm

●主体材料采用高强度铝合金，重量轻。
●使用V型槽滚珠导轨配合千分尺的进给机构，达到更灵敏的角度调节。
●旋转中心摆动精度小于0.03mm。

●适用于需要频繁反复操作的场合。

通用技术指标

型号	60A50C	60A50S	60A75C	60A75S	60A100C	60A100S
反手对称	60A50CR	60A50SR	60A75CR	60A75SR	60A100CR	60A100SR
台面尺寸	*6060mm**
轴类型	α轴
行程	±5.5°		±4°		±3°
旋转中心	50±0.2		75±0.2		100±0.2
导轨	V型槽滚珠导轨
材料	铝合金-黑色阳极氧化
承载	8kg
自重	0.3kg

●点击型号可在线查看3D预览图

信息

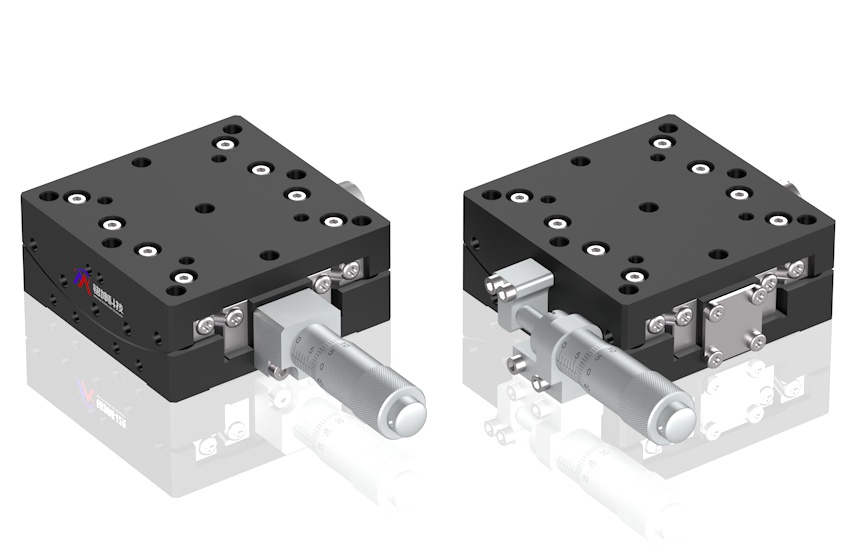

●反手镜像型号尺寸与普通型号相同，微分头位置相反

MPHT60角位台

	产品型号	台面尺寸	角度范围	单价	发货日期	购物车
	MPHT-60A50C	60x60mm	±5.5°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度50±0.2mm 旋转中心摆动精度30μm 角度范围±5.5° 灵敏度≈10″ 承载能力8kg
	MPHT-60A50CR	60x60mm	±5.5°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度50±0.2mm 旋转中心摆动精度30μm 角度范围±5.5° 灵敏度≈10″ 承载能力8kg
	MPHT-60A50S	60x60mm	±5.5°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度50±0.2mm 旋转中心摆动精度30μm 角度范围±5.5° 灵敏度≈10″ 承载能力8kg
	MPHT-60A50SR	60x60mm	±5.5°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度50±0.2mm 旋转中心摆动精度30μm 角度范围±5.5° 灵敏度≈10″ 承载能力8kg
	MPHT-60A75C	60x60mm	±4°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度75±0.2 旋转中心摆动精度30μm 角度范围±4° 灵敏度≈8″ 承载能力8kg
	MPHT-60A75CR	60x60mm	±4°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度75±0.2 旋转中心摆动精度30μm 角度范围±4° 灵敏度≈8″ 承载能力8kg
	MPHT-60A75S	60x60mm	±4°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度75±0.2 旋转中心摆动精度30μm 角度范围±4° 灵敏度≈8″ 承载能力8kg
	MPHT-60A75SR	60x60mm	±4°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度75±0.2 旋转中心摆动精度30μm 角度范围±4° 灵敏度≈8″ 承载能力8kg
	MPHT-60A100C	60x60mm	±3°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度100±0.2 旋转中心摆动精度30μm 角度范围±3° 灵敏度≈6″ 承载能力8kg
	MPHT-60A100CR	60x60mm	±3°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置中心旋转中心高度100±0.2 旋转中心摆动精度30μm 角度范围±3° 灵敏度≈6″ 承载能力8kg
	MPHT-60A100S	60x60mm	±3°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度100±0.2 旋转中心摆动精度30μm 角度范围±3° 灵敏度≈6″ 承载能力8kg
	MPHT-60A100SR	60x60mm	±3°	￥0.00	请联系客服	购物车
台面尺寸60x60mm 轴的类型α轴进给方式千分尺进给位置侧面旋转中心高度100±0.2 旋转中心摆动精度30μm 角度范围±3° 灵敏度≈6″ 承载能力8kg
