图纸详情

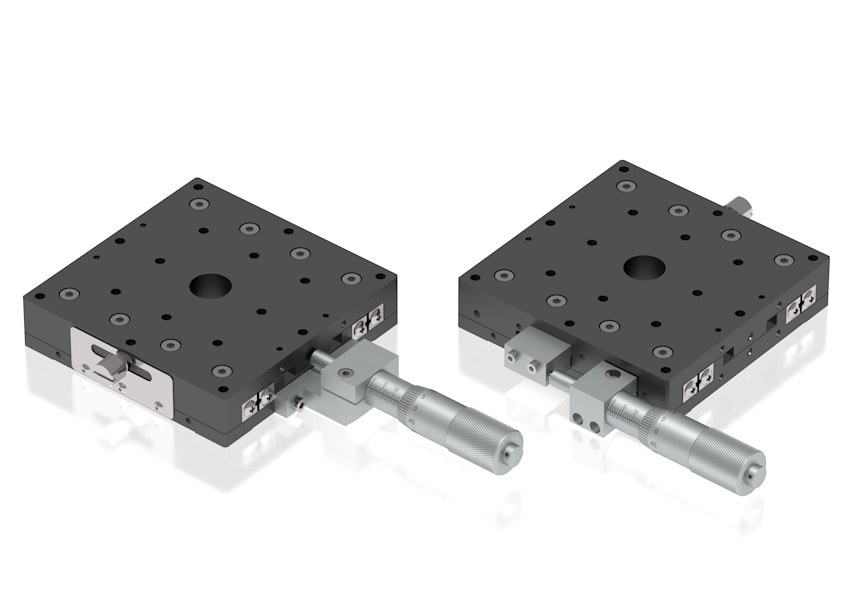

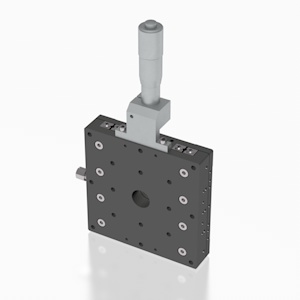

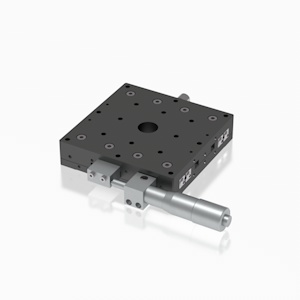

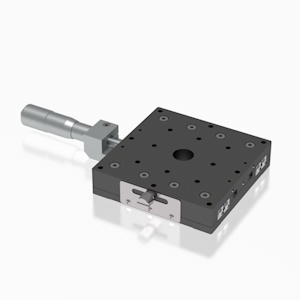

轻量型高精度直动平台 | MPHL-100 台面尺寸 ▢100mm
●主体材料采用高强度铝合金，重量轻。
●使用十字交叉滚柱导轨，高精度、高负载。
●适用于高精度、大负载的场合。
| 型号 | MPHL-10101C | MPHL-10101CZ | MPHL-10101S | MPHL-10101SZ |
| 反手对称 | MPHL-10101CR | MPHL-10101CRZ | MPHL-10101SR | MPHL-10101SRZ |
| 台面尺寸 | 100*100mm | |||
| 轴类型 | X轴 | X(Z)轴 | X轴 | X(Z)轴 |
| 进给位置 | 中心 | 侧面 | ||
| 行程 | ±12.5mm | |||
| 最小读数 | 10μm | |||
| 导轨 | 十字交叉滚珠导轨 | |||
| 材料-表面 | 铝合金-黑色阳极氧化 | |||
| 承载 | 25kg | 4kg※A | 25kg | 4kg※A |
●点击型号可在线查看3D预览图
※A竖直使用时的负载
●其他台面尺寸 ▶25 ▶40 ▶60 ▶65 ▶80 ▶120
| 产品型号 | 台面尺寸 | 行程 | 文件 | 单价 | 发货日期 | 购物车 | |
|---|---|---|---|---|---|---|---|
|
|
MPHL-10101C | 100x100mm | ±12.5mm |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-10101CR | 100x100mm | ±12.5mm |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-10101CZ | 100x100mm | ±12.5mm |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-10101CRZ | 100x100mm | ±12.5mm |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-10101S | 100x100mm | ±12.5mm |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-10101SR | 100x100mm | ±12.5mm |
|
￥0.00 | 请联系客服 |
购物车
|
