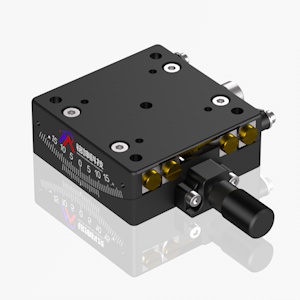

手动角度调整台 |
SJ110
▢台面尺寸
65mm
●产品提供小角度旋转调节
●
采用精磨V型导轨+滚珠导轨,精度更高,承载大
●
蜗轮副驱动,运动舒适,精密可靠
●
台面运行平稳,偏摆和倾斜
很小
●
成对设计,叠加后旋转中心为同一点,可进行正交双轴同心旋转调整
●
手轮锁紧,安全可靠
●
台面水平放置,具有标准连接孔,可以和其它系列产品组成多维调整架
通用技术指标
型号
SJ110-10
SJ110-15
台面尺寸
65x65mm
角度范围
±10°
±15°
旋转中心高
75mm
50mm
驱动方式
蜗轮蜗杆驱动
导轨形式
V型导轨+滚珠
驱动位置
中央驱动
最小刻度
1°
最小读数
6′
材料处理
铝合金-阳极氧化发黑
●
点击型号可在线查看3D预览
图

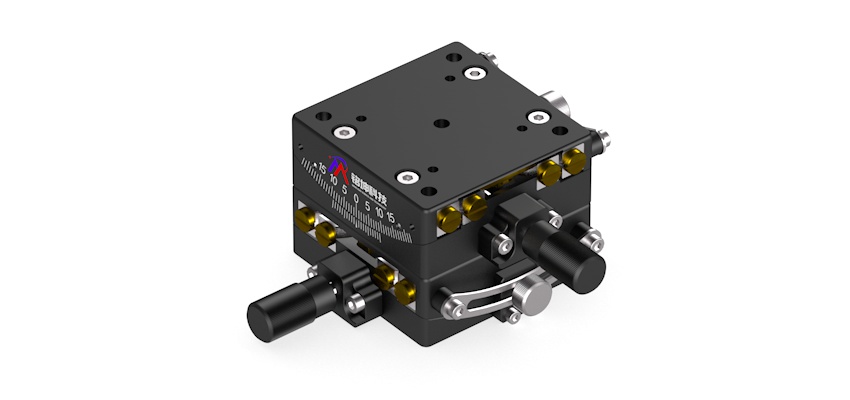

组合形式

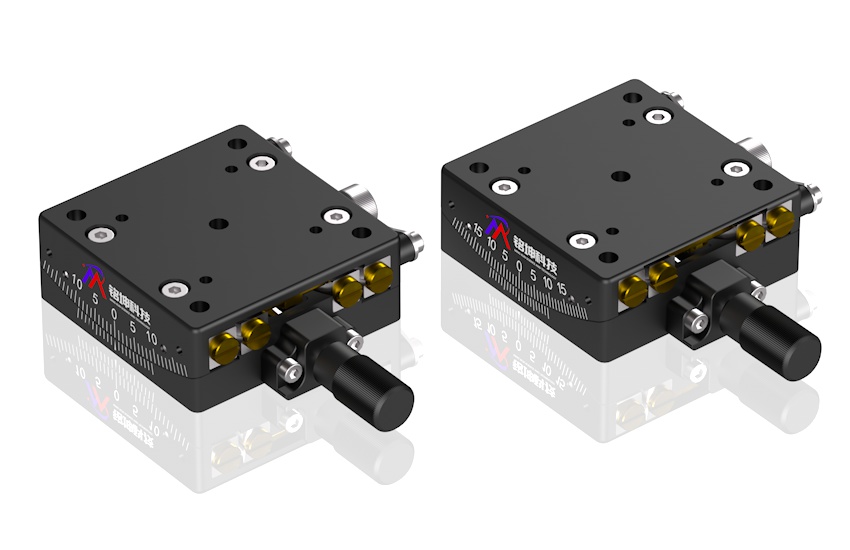

SJ110系列
产品型号
台面尺寸
角度范围
文件
单价
发货日期
购物车
SJ110-10
65x65mm
±10°
¥0.00
请联系客服
购物车
台面尺寸
65x65mm
轴的类型
α轴
进给方式
蜗轮蜗杆
进给位置
中心
旋转中心高度
75±0.2
旋转中心摆动精度
0.05mm
角度范围
±10°
最小刻度(读数)
1°
承载能力
10kg
SJ110-15
65x65mm
±15°
¥0.00
请联系客服
购物车
台面尺寸
65x65mm
轴的类型
α轴
进给方式
蜗轮蜗杆
进给位置
中心
旋转中心高度
50±0.2mm
旋转中心摆动精度
0.05mm
角度范围
±15°
最小刻度(读数)
1°
承载能力
10kg
