尺寸图

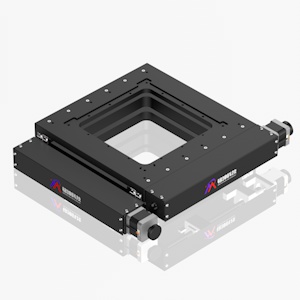

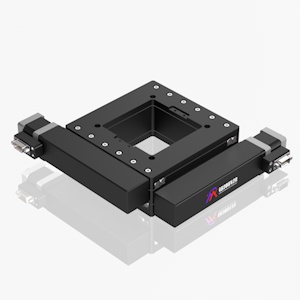

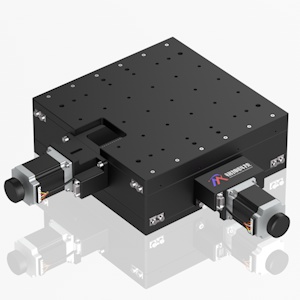

XY整体二维对位平台 | ZT200 ▢行程 15/50/100/170
□型号特性：
■标配步进电机和RS232接口
■公司自主研发的ZK系列运动控制器可对其实现自动化控制
■产品结构小巧轻薄，适合与轻载，低速使用，科学试验使用
■高品质精磨丝杠驱动，小导程，相同细分数可达到高的分辨率
■巧妙的消空回螺母结构设计，可使研磨丝杠副的间隙降到最小
■导轨采用交叉滚柱导轨，运动舒适，有侧向调整导轨预紧力和消间隙之功能
■步进电机和研磨丝杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好
■两端装有零位和限位开关，方便准确定位和保护产品
■底座有标准孔距的螺纹孔和通孔，方便安装固定
■可换装伺服电机，光栅尺，接受产品的改制和量身定制
| 型号 | ZT200-50x50 | ZT200-100x100 | ZT200-170x170 | |
| 机械规格 | 行程 | X:50 Y:50 | X:100 Y:100 | X:170 Y:170 |
| 台面尺寸 | 155x155 | 300x300 | 300x300 | |
| 主体材料 | 铝合金-阳极氧化发黑 | |||
| 导轨 | 交叉滚柱导轨 | |||
| 自重 | 6kg | 8.3kg | 15kg | |
| 负载 | 水平负载 | 5kg | 30kg | 50kg |
| 电器规格 | 电机品牌及型号 | 信浓35步进电机 | 信浓42步进电机 | 信浓57步进电机 |
| 产品型号 | 行程 | 台面尺寸 | 文件 | 单价 | 发货日期 | 购物车 | |
|---|---|---|---|---|---|---|---|
|
|
ZT200-50x50 | 50mm | 155x155mm |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
ZT200-100x100 | 100mm | 300x300mm |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
ZT200-170x170 | 170mm | 300x300mm |
|
￥0.00 | 请联系客服 |
购物车
|
