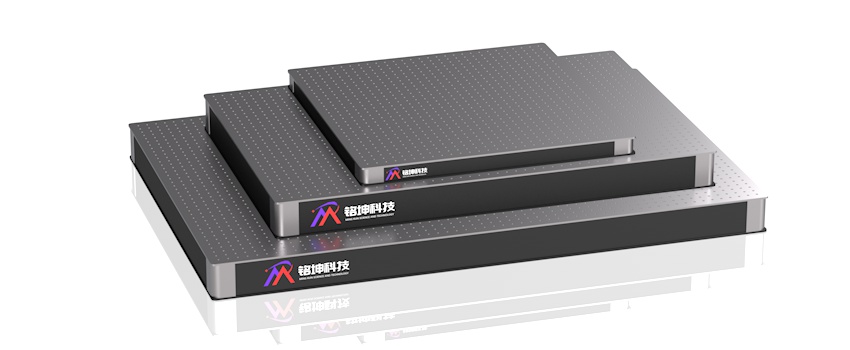

蜂窝型隔振面包板 ▶HB02
▢特点

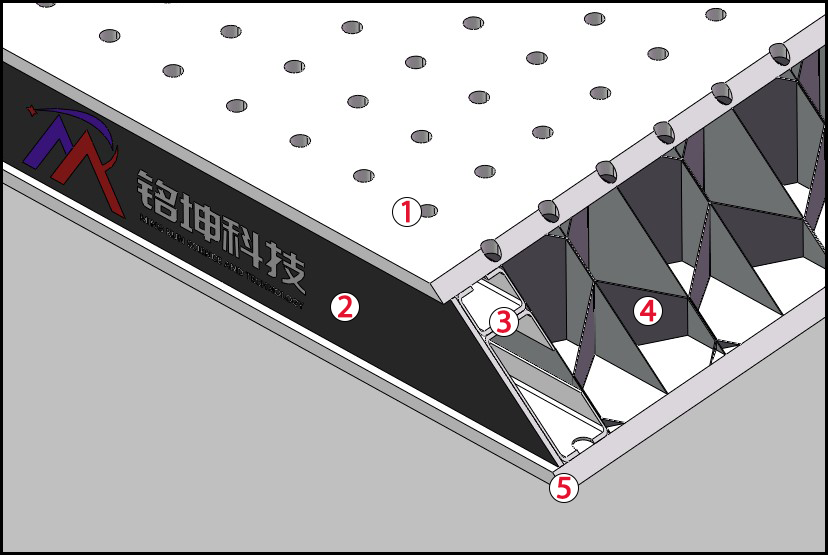

●隔振台中的平台部分是三明治结构,上面板为铁磁不锈钢面板(SUS430),中间为钢制蜂窝内芯,下面板和侧板使用钢材料,采用高强度粘接剂整体粘接。
●蜂窝内芯采用合金钢板,和上下板的接触面积大,结构坚固,刚性好。
●精密研磨压力粘接的上面板,表面弯曲小,平面度好,表面采用喷砂(亚光)处理。
●平台上面板加工了固定光学器件所使用的25mm间隔的M6螺纹孔。
●蜂窝内芯,上下板和侧面板均使用特殊配方的高强度粘接剂,不会产生弹性弯曲或滞后变形现象。由于所有部件均使用了相同膨胀系数的结构钢,即使环境温度有变化,也不会产生整体弯曲。
●螺孔下侧被柱形杯密封,可防止化学物质等流入到蜂窝内芯。
●承接定制特殊规格的螺孔或台面外形。
规格尺寸详情
型号 |
台面尺寸
(mm) (AxB)
|
厚度
(mm) (C)
|
孔距
(mm)
|
孔径 |
平面度
(mm)
|
重量
(kg)
|
HB01/02-300x300 | 300x300 | 50 | 25x25 | M6 | 0.8 | 10 |
HB01/02-300x600 | 300x600 | 50 | 25x25 | M6 | 1.0 | 20 |
HB01/02-300x900 | 300x900 | 50 | 25x25 | M6 | 1.1 | 30 |
HB01/02-300x1200 | 300x1200 | 50 | 25x25 | M6 | 1.3 | 40 |
HB01/02-600x600 | 600x600 | 50 | 25x25 | M6 | 1.2 | 40 |
HB01/02-600x900 | 600x900 | 50 | 25x25 | M6 | 1.4 | 60 |
HB01/02-600x1200 | 600x1200 | 50 | 25x25 | M6 | 1.5 | 80 |
HB01/02-900x900 | 900x900 | 50 | 25x25 | M6 | 1.4 | 90 |
HB01/02-900x1200 | 900x1200 | 50 | 25x25 | M6 | 1.6 | 120 |
HB01/02-900x2000 | 900x2000 | 50 | 25x25 | M6 | 1.6 | 125 |
