说明介绍

产品说明

通用参数

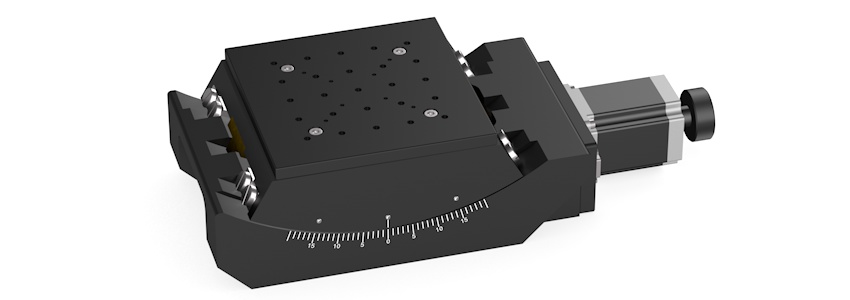

精密型电动角位台 | ZJ130 角度范围 ±15°

●标配步进电机和RS232接口，ZK系列运动控制器可对其实现自动化控制
●旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
●采用精密研配的蜗轮蜗杆结构，运动舒适，可任意正向和反向旋转且空回极小
●设计精巧的消空回结构，可调整长期使用造成的空回间隙
●台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数
●电动角位台成对设计,可叠加,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转
●具有限位，初始零位功能，换装伺服电机，加装编码器，接受产品的改制和量身定制

通用技术指标

产品型号		ZJ130-15
结构描述	角度范围	±15°
	台面尺寸	160x160mm
	驱动结构	蜗轮蜗杆机构
	导轨形式	交叉滚珠导轨
	中心承载	40kg
	重量	10.8kg
精度描述	分辨率	≈0.0045°
	旋转中心精度	0.03mm
	速度	5°/sec
	重复定位精度	±3"
	绝对定位精度	±8"

铝合金电动弧摆台-160台面

	产品型号	角度范围[°]	台面尺寸[mm]	文件	单价	发货日期	购物车
	ZJ130-15	±15°	40x40		￥0.00	请联系客服	购物车
角度范围[°]±15° 台面尺寸[mm]40x40 传动比400:1 旋转中心高139mm±0.2mm 步进电机57BYG 中心承载40kg 分辨率0.0045° 旋转中心精度0.03mm 重复定位精度±3 空回±3 滑台厚度[mm]100 导轨形式交叉滚柱导轨主体材料-表面处理铝合金-阳极氧化发黑
